【距離検出センサ】〇超高精度。クラス最高峰の微小段差を安定検出。〇黒色・光沢ワークを安定検出。〇材質間誤差を大幅に低減。〇距離が見える超コンパクトセンサ。〇高速応答/長距離安定検出。〇デジタルパネル搭載で簡単設定。【距離計測センサ】〇クラス最小。〇遠隔操作と簡単演算設定を実現。〇世界最高クラスの超高精度、高速で安定的に検出。〇高さ×幅を高速・高精度で測定。〇コンパクトなエッジ測定、蛇行制御。〇光軸調整が簡単。

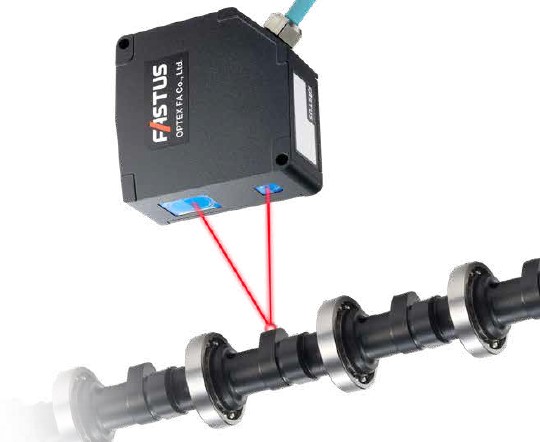

【距離検出センサ_BGS-Series】

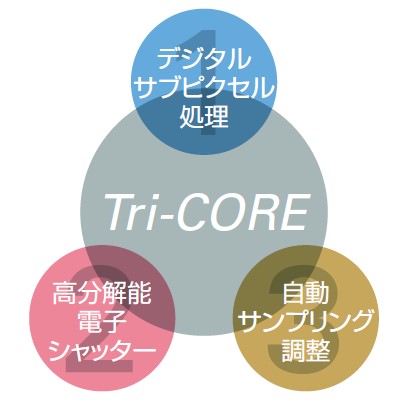

〇ハイエンド変位センサと同じ信頼性エンジン《Tri-Core》をCMOSレーザーセンサに
搭載することで、優れた高精度判別&安定検出能力を実現。
又、1画素を65,536分割で認識する《デジタル・サブピクセル処理》を採用している為、
超微小段差(最小検出段差:0.08mm)の判別が可能です。

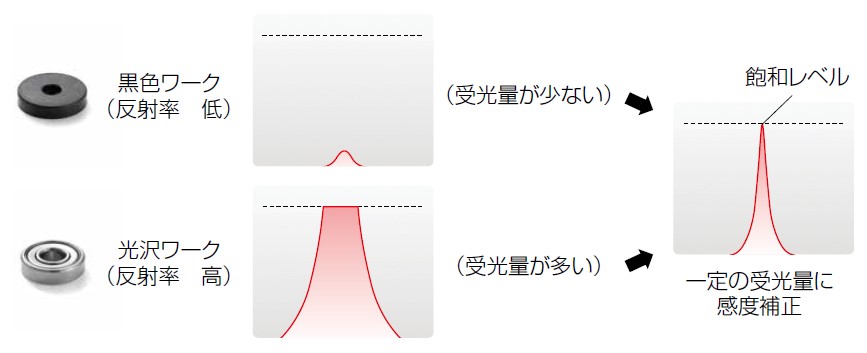

〇ワークの反射率に応じた自動シャッター時間の切換/サンプリング周期のリアルタイム自動調整により、黒色・光沢ワーク及び傾斜・角度にも強い検出が可能です。

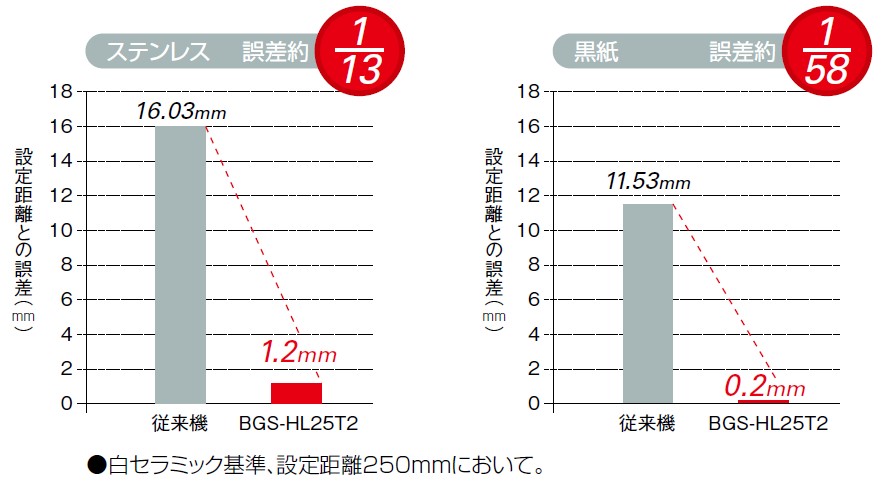

又、材質間誤差を大幅に低減しています。

〇新たに機種追加されたBGS-HDLは上下限出力や2段階出力が可能になった為、
センサが2台必要だったアプリケーションも1台で対応が可能です。

【距離検出センサ_TOF-Series】
〇コンパクト(w17×D32.8×H44.4)でありながら、受光素子に高感度APDを搭載することで0.5msの高速応答と最長4.5mの長距離検出を実現しました。
TOF(Time Of Flight)方式の採用により、対象物表面状態の影響にも強い安定検出が可能です。

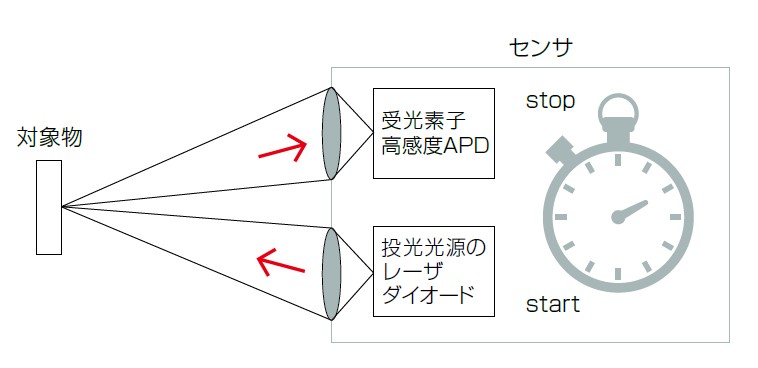

TOF(Time Of Flight)方式:
パルス発光されたレーザが対象物に当たって戻ってくるまでの時間を計測し、距離に換算する測定方式。
〇超小型ボディに搭載された3桁の見やすいデジタルパネルにより、設定が簡単に行えます。
特に、ループ制御やレベル制御、ポジショニングなどの物体の高さ・距離に応じた制御を
必要とする用途で力を発揮します

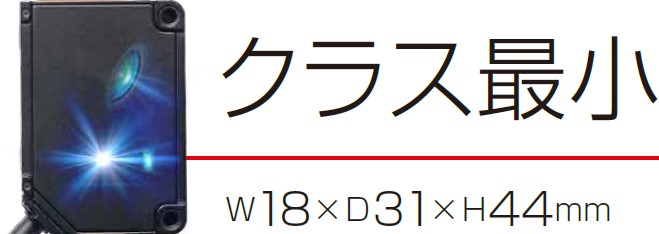

【距離計測センサ_CD22-Series】
〇光学系に新方式ハイブリッドレンズを採用し、圧倒的なクラス最小サイズを実現。

又、測定処理をセンサヘッド内で完結させる独自のノウハウを活かし、小型ボディに
ハイエンド変位センサと同じフィードバック回路を搭載。
〇視認性と操作性に優れた外部アンプユニットにより、機械内部などの狭い空間や離れた場所でも操作が可能です。

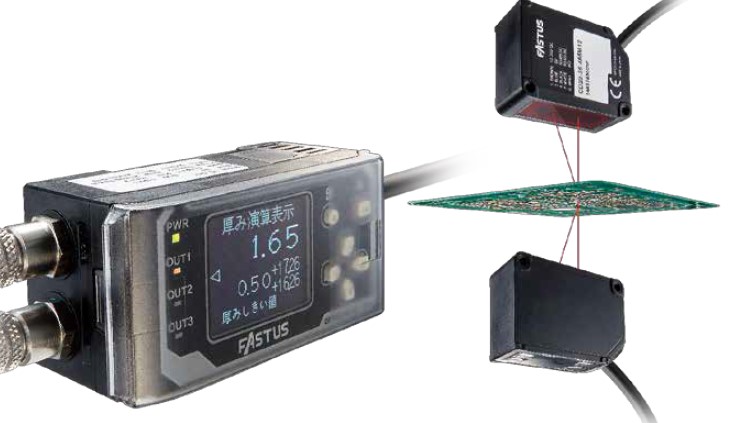

又、2ヘッドによる厚み測定や段差測定の演算設定も簡単に行えます。

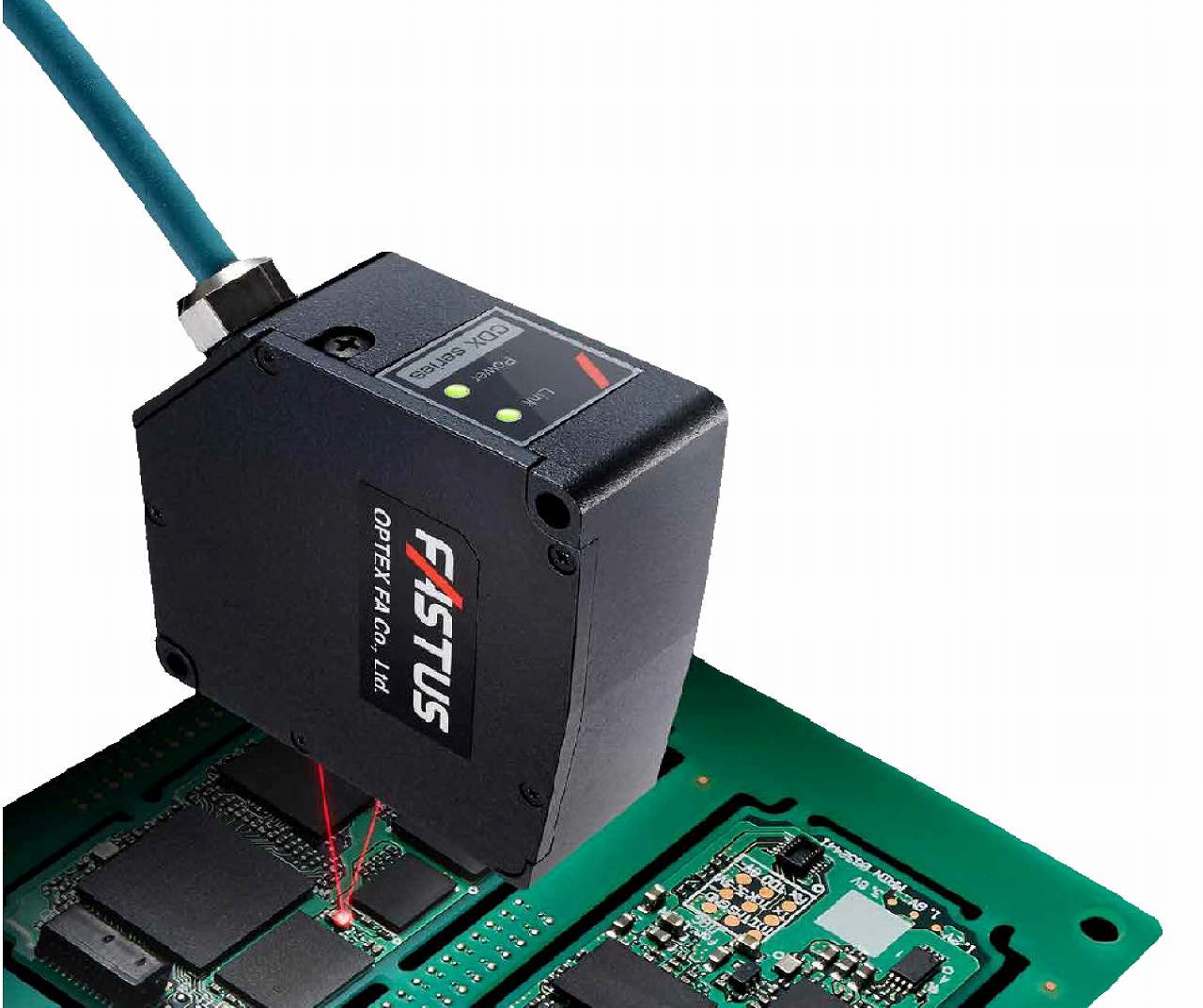

【距離計測センサ_CDX-Series】

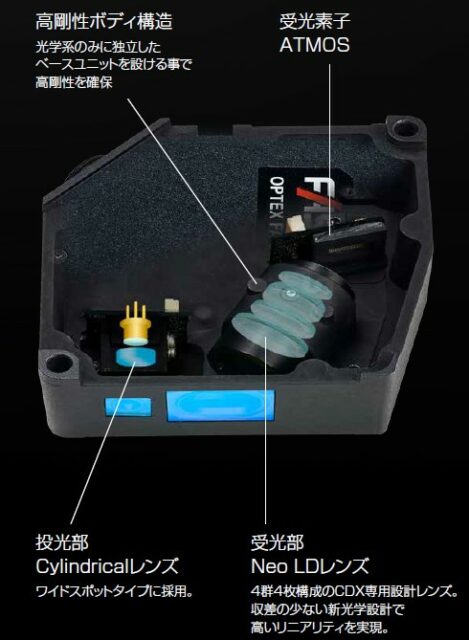

〇CDX専用に新開発したイメージセンサ《ATMOS》採用により、従来比3.3倍以上の高精度化、
世界最高リニアリティを実現しました。

〇イメージセンサ《ATOMS》はその高い受光感度により、黒色ワーク測定時でも
高出力レーザを使用することなく、高精度に安定した測定が可能です。

〇超高感度イメージセンサ《ATOMS》は測定に必要な露光時間を最小限にすることができ、
サンプリング周期:最大12.5μsと従来比1/8に向上した為、超高速測定が要求される用途にも
ご使用頂けます。
又、従来のイメージセンサでは受光量の急激な変化に伴う、一瞬の測定不能や応答の遅れなどが
発生していましたが、アルゴリズムを見直すことで、リアルタイムの測定が可能になりました。
〇CD22-Series同様、視認性と操作性に優れた外部アンプユニットにより、狭いスペース、
遠隔での操作が可能です。2ヘッドによる測定の演算設定も簡単に行えます。
〇コントローラーを使用せず、直接ネットワークに接続が可能です。
〇Webサーバーが搭載されており、同一ネットワーク上に接続されているPCのWebブラウザから
専用ソフト不要で測定値や設定内容の閲覧・制御が可能です。

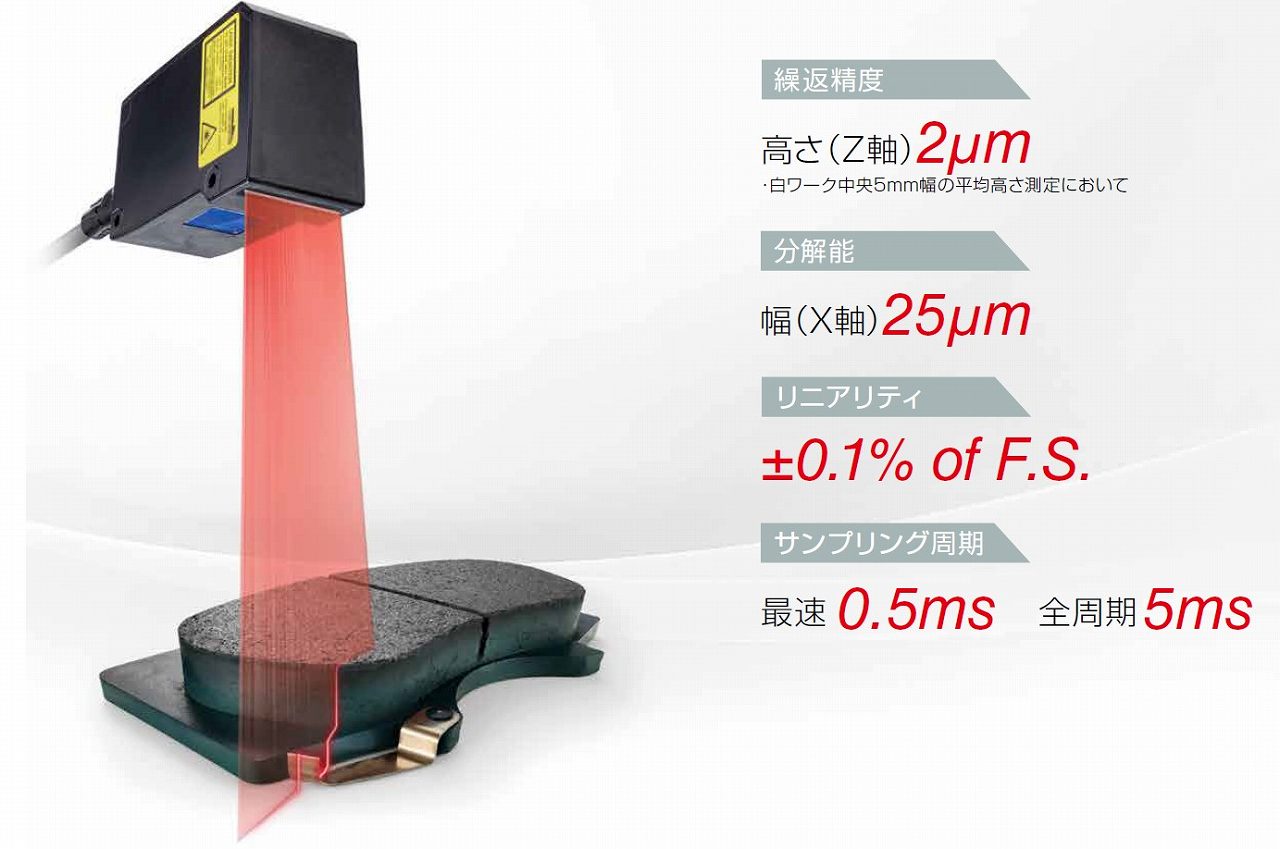

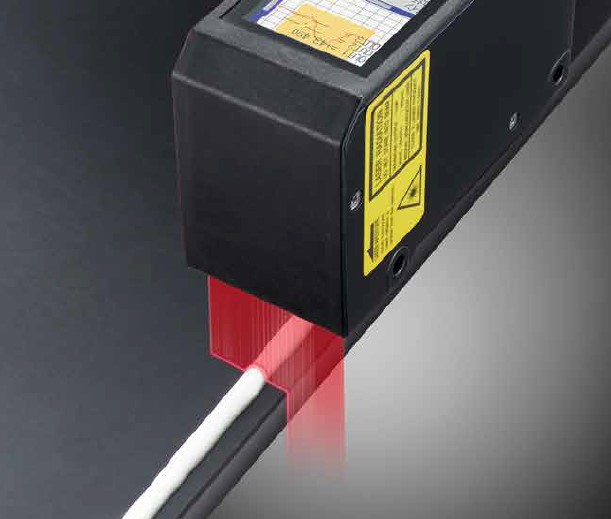

【距離計測センサ_LS-Series】
〇撮像画像を距離に変換する演算処理を行うので、高さ/幅共に高精度に測定が可能です。
又、高精度化処理を三角測量後に行う独自方式により、処理量を大幅に圧縮し、
高速化、コンパクト化、ローコストを実現しました。

〇多彩な測定内容を用途に応じて選択でき、エリア演算で測定バリエーションが
さらに広がります。

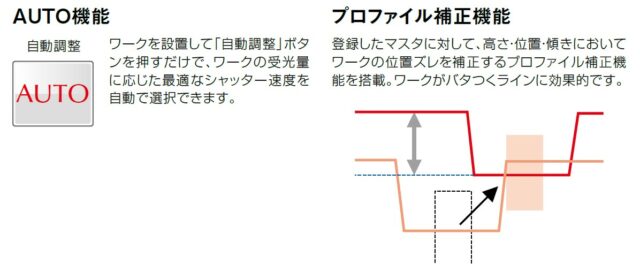

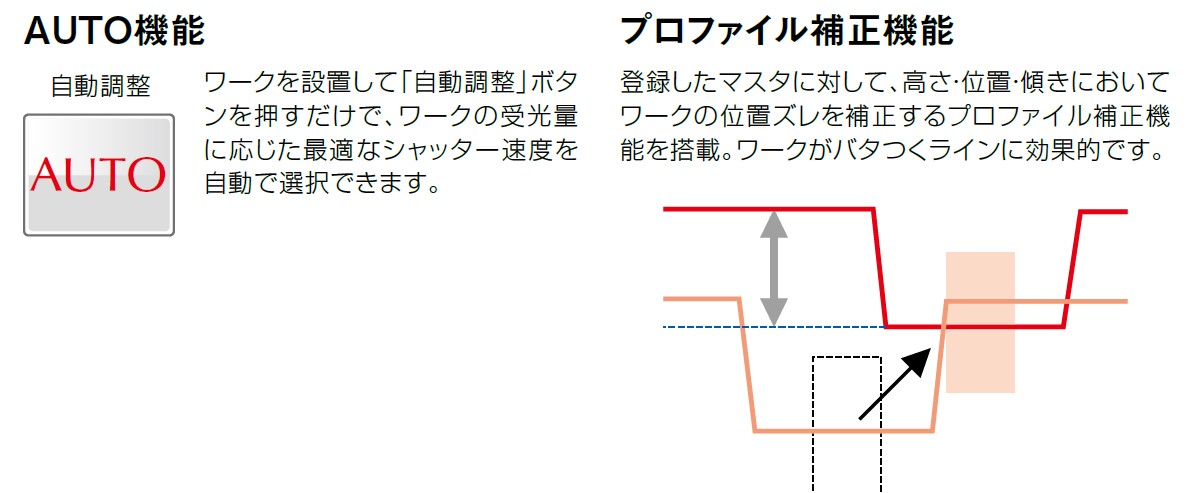

〇高精度、安定測定の為の機能も充実。

〇4つのステップで簡単に設定が行えます。

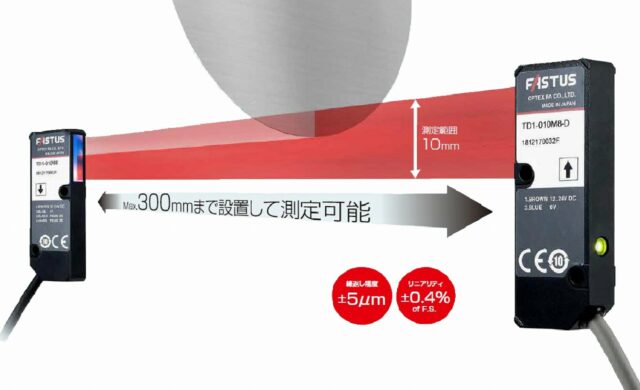

【距離計測センサ_TD1-Series】

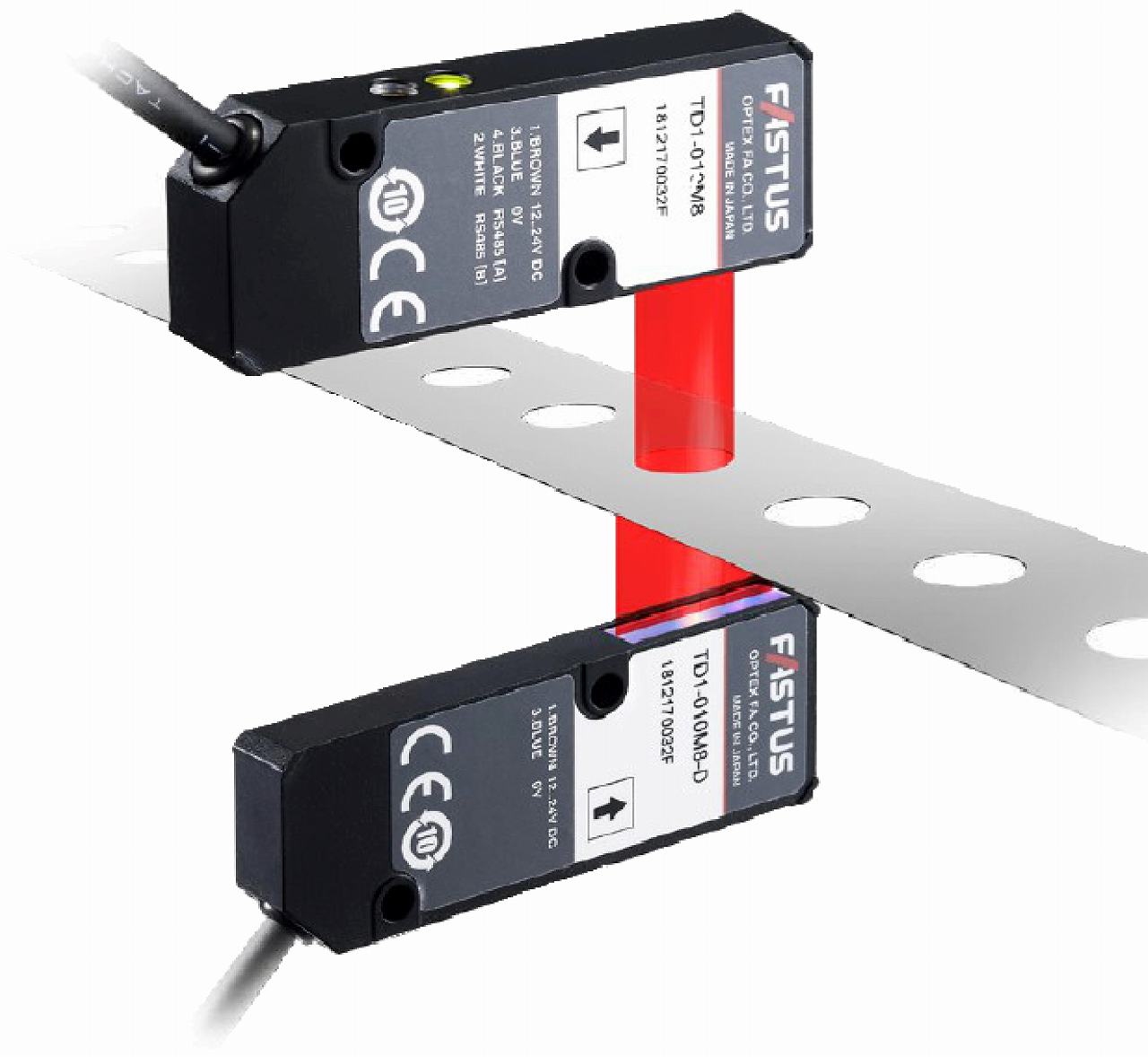

〇受光素子にCMOSを採用しており、コンパクトに高精度な端面位置測定が可能です。
又、検査内容に応じて測定方法を変更することができます。

エッジ測定                   すき間測定

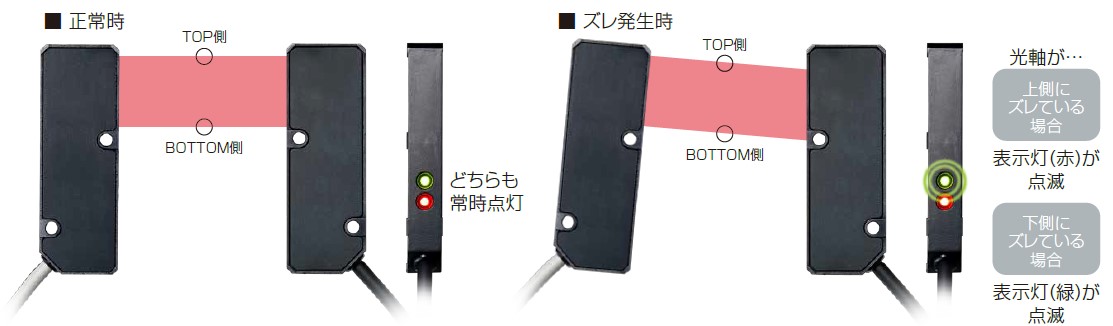

〇ヘッド位置調整モードにより、光軸ズレを表示灯で確認できるため、センサ設置時や
メンテナンス時の光軸調整が簡単にできます。

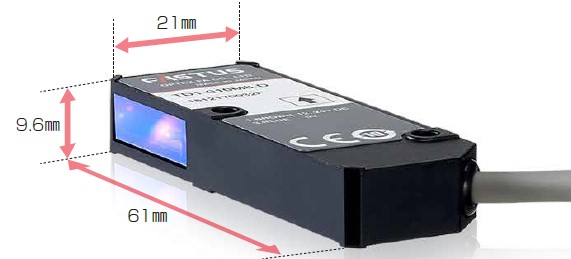

〇センサヘッドのコンパクト化により、スペースの限られた装置内にも無理なく取付が可能です。

詳細はこちらをご確認ください。
距離検出センサ:https://www.optex-fa.jp/products/photo_sensor/bgs/
距離計測センサ:https://www.optex-fa.jp/products/dsp_sensor/

その他各種センサも取り扱っております。
https://www.optex-fa.jp/products/photo_sensor/
